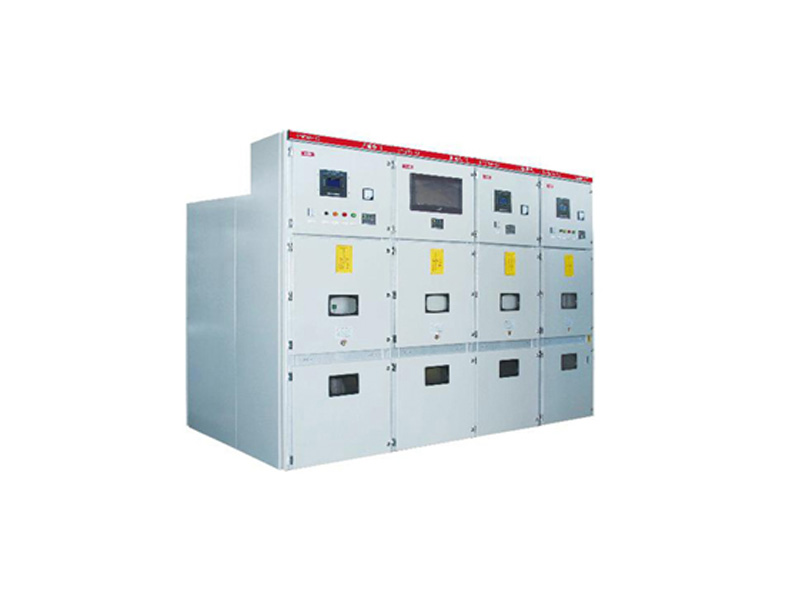

KYN28A-12中置柜

KYN28A-12中置柜

 高压柜

  • KYN28A-12型户内金属铠装中置式开关柜系三相交 流50Hz、额定电压12kV、工作电流至4000A的户内成套 配电装置。适用于发电厂、变电站、工矿企业等作为接受 和分配电能之用,对电路起到控制保护和监测等功能,还 可以用于频驚操作的场所,本产品继电器小室面板上可安 装各种类型的微机保护装置,并可实现系统的智能化装 置,具有遥控,遥测,遥信及遥调功能,通过带有通讯接 口的CAN总线控制现场网络并具备五防功能

免费获取报价
{pics:title}
  • 产品描述
  • 产品图

产品概述

    KYN28A-12型户内金属铠装中置式开关柜系三相交 流50Hz、额定电压12kV、工作电流至4000A的户内成套 配电装置。适用于发电厂、变电站、工矿企业等作为接受 和分配电能之用,对电路起到控制保护和监测等功能,还 可以用于频驚操作的场所,本产品继电器小室面板上可安 装各种类型的微机保护装置,并可实现系统的智能化装 置,具有遥控,遥测,遥信及遥调功能,通过带有通讯接 口的CAN总线控制现场网络并具备五防功能。

产品符合标准

     GB3906-2006《3.6-40.5k\佼流金属开关设备和 控制设备》IEC298《额定电压1kV以上至72.5kV交流金 属开关设备和控制设备》GB/T11022-1999《高压开关 设备和控制设备标准的共用技术要求》DL/T404-1997

《户内交流高压开关柜订货技术条件》


产品结构

产品由柜体和可抽出部分(手车)两部分敝,柜体 结构均采用敷铝锌板或镀锌板组合而成,用金属隔板分 隔为断路器室(手车室)、主母线室、电缆室和继电器 仪表室,并且所有金属结构均可靠接地,主回路系统的 各隔室均设有独立的压力释放通道。


 产品特点

 简单有效的"五防"联锁装置,能够有效防止:

1.防止误分、误合断路器;
2.防止带负荷推拉断路器手车;
3.防止接地开关处于闭合状态时关合断路器;
4.防止带电运行时误合接地开关;
5.防止误入带电间隔。



    产品参数

    1.额定电压:12KV
    2.雷电冲击耐受电压(全波:75KV)
    3.最高工作电压:42KV
    4.额定电流:630.800.1000.1250.1600.2000.2500.3150(单位A)
