产品概述

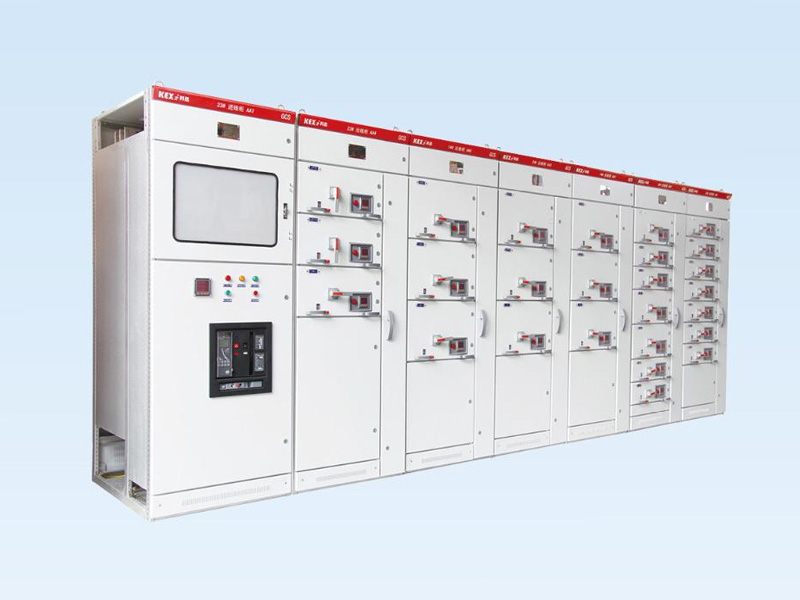

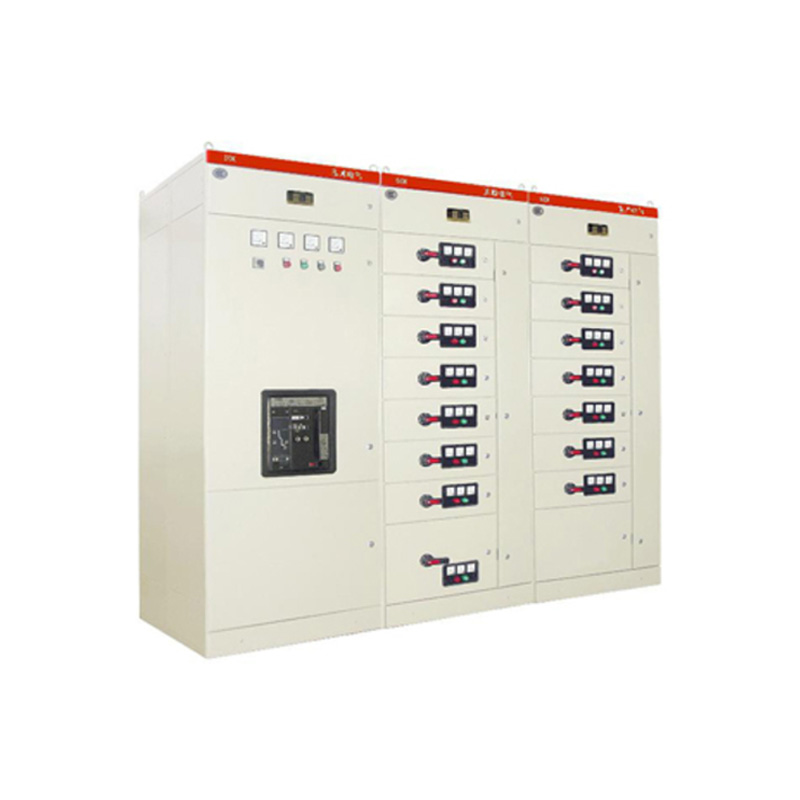

GCKGCKJM出式开关柜广泛应用于发电厂，变电所，厂 矿企业和高层建筑的动力配电中心PC和电动机控制中心MCC, 作为交流50-60HZ,额定工作电压为660V及以下，额定电流为 4000AS以下的发、供电系统中配电、电动机集中控制，无功 补偿使用的低压成套配电装置。

产品符合标准

IEC-439《低压成套开关设备和控制设备》

IEC-439-2《工厂组装的低压开关设备和控制设备装置对母 线干扰系统的补充要求》

GB7251《低压成套开关设备》

GB4942.2《低压电器外壳防护等级》

DL/T 5136《火力发电厂、变电所二次接线设计技术规程》

GB4208-1993《外壳防护等级的分类》

GB4768《防霉包装技术要求》

GB7947-87《绝缘导体和裸导体的顔色标志》

GB50150-91《电气装置安装工程电气设备交换试验标准》

产品结构

结构紧凑，在较小的空间内可容纳较多的功能单 元，节省用户投资。
1.结构通用性强。柜体采用CW(E=25mm)模数化 结构拼装而成，组装灵活.
2.各种大小抽出式单元可以任意组合，以满足系 统的设计要求.
3.垂直母线及出线有良好的绝缘防护,从而保证 了柜后维修安全可靠。
4.设计独特的机械锁定机构，具有明显的运行 试验、抽出位置标志，操作安全可靠。
5.抽屉推进机构采用轴承滚动,抽屉操作灵活方 便，相同规格抽屉互换性强。
6.设计方案组合性弼，可自由地组合抽屉式方案 和固定分隔式方案,满足各种场合需要。

主要参数

1.额定工作电压(Ue) V 400、690
2.额定绝缘电压(Ui) V 690
3.额定工作频率Hz 50(60)
4.水平母线最大工作电流A 4000
5.垂直母线最大工作电流A 1500
6.水平电流敬值(l^/lBKKA) IcwKA80/176
7.垂直母朝定短时i艘电流有效值(1 S)Md(KA)KA60/130
8.水平母线额定峰值耐受电流Icf KA
